卒業研究で、OSSの論理合成ツールであるYosysを少し触ったので、そのときに書いたメモを放流

(基本的に他の人が読むことを想定して書いてないので、内容はかなり適当)

Yosysのドキュメントを読んでみる

チュートリアルなどドキュメントは、この辺にまとまってるっぽい

合成を試す (Synthesis starter)

Synthesis starter - YosysHQ Yosys 0.41-dev documentation

このページでは、パッケージ化された iCE40 FPGA 合成スクリプト synth_ice40 のウォークスルーをガイドします。簡単なデザインを各ステップを通して、呼び出されるコマンドと、それらがデザインに与える影響について見ていきます。synth_ice40 は iCE40 プラットフォーム固有のものですが、これから説明する操作のほとんどは、FPGA 合成スクリプトの大部分で共通です。したがって、本書は、実際に使用されるアーキテクチャに関係なく、Yosysにおける合成がどのように実行されるかについて、基礎的な理解を深めるのに役立ちます。

サンプルの回路 (Demo design)

こういうVerilogのコードで試すらしい

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71


// address generator/counter
module addr_gen
#(  parameter MAX_DATA=256,
    localparam AWIDTH = $clog2(MAX_DATA)
) ( input en, clk, rst,
    output reg [AWIDTH-1:0] addr
);
    initial addr <= 0;

    // async reset
    // increment address when enabled
    always @(posedge clk or posedge rst)
        if (rst)
            addr <= 0;
        else if (en) begin
            if (addr == MAX_DATA-1)
                addr <= 0;
            else
                addr <= addr + 1;
        end
endmodule //addr_gen

// Define our top level fifo entity
module fifo
#(  parameter MAX_DATA=256,
    localparam AWIDTH = $clog2(MAX_DATA)
) ( input wen, ren, clk, rst,
    input [7:0] wdata,
    output reg [7:0] rdata,
    output reg [AWIDTH:0] count
);
    // fifo storage
    // sync read before write
    wire [AWIDTH-1:0] waddr, raddr;
    reg [7:0] data [MAX_DATA-1:0];
    always @(posedge clk) begin
        if (wen)
            data[waddr] <= wdata;
        rdata <= data[raddr];
    end // storage

    // addr_gen for both write and read addresses
    addr_gen #(.MAX_DATA(MAX_DATA))
    fifo_writer (
        .en     (wen),
        .clk    (clk),
        .rst    (rst),
        .addr   (waddr)
    );

    addr_gen #(.MAX_DATA(MAX_DATA))
    fifo_reader (
        .en     (ren),
        .clk    (clk),
        .rst    (rst),
        .addr   (raddr)
    );

    // status signals
    initial count <= 0;

    always @(posedge clk or posedge rst) begin
        if (rst)
            count <= 0;
        else if (wen && !ren)
            count <= count + 1;
        else if (ren && !wen)
            count <= count - 1;
    end

endmodule

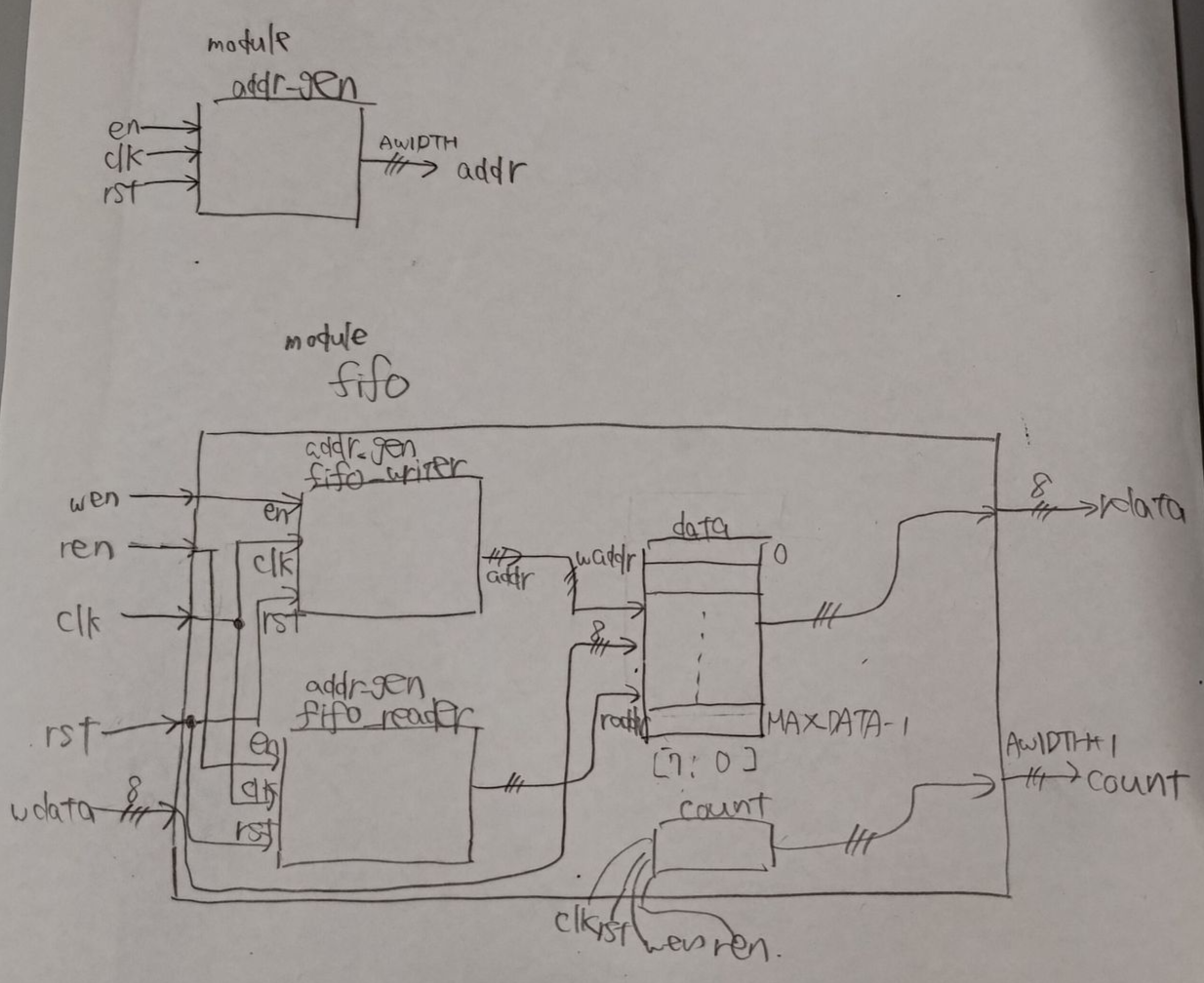

FIFO(キュー)を表現するモジュールで、雑に図にするとこんな感じか?

回路を読み込ませる (Loading the design)

YosysをインストールしてPATHが通った状態で、以下のコマンドを打つ

1
2
3
4
5
6
7
8
9


$ yosys fifo.v

-- Parsing `fifo.v' using frontend ` -vlog2k' --

1. Executing Verilog-2005 frontend: fifo.v
Parsing Verilog input from `fifo.v' to AST representation.
Storing AST representation for module `$abstract\addr_gen'.
Storing AST representation for module `$abstract\fifo'.
Successfully finished Verilog frontend.

VerilogのコードがASTの表現に変換される
- Verilog FrontendがVerilogのコードをASTに変換する
- 詳細は以下を参照
  - The Verilog and AST frontends - YosysHQ Yosys 0.41-dev documentation

合成する (Elaboration)

synth_ice40 -top fifo というコマンドを打つと、内部で最適化とかFPGA(ここではiCE40)に対するテクノロジマッピングの処理とかを行うスクリプトが実行される。

スクリプトの中で、実際どういうコマンドが走るかは以下を見ると確認できる
- synth_ice40 - synthesis for iCE40 FPGAs - YosysHQ Yosys 0.41-dev documentation

スクリプトの最初の begin sectionで実行されるコマンド

1
2
3


read_verilog -D ICE40_HX -lib -specify+/ice40/cells_sim.v
hierarchy -check -top <top>
proc

read_verilog -D ICE40_HX -lib -specify +/ice40/cells_sim.v は iCE40 セル・モデルをロードし、プラットフォーム固有の IP ブロックをデザインに含めることができます。PLL はこの一般的な例で、後でマッピング・パスに頼るのではなく、SB_PLL40_CORE を直接参照する必要があるかもしれません。今回のシンプルなデザインではこれらのIPブロックを使用しないため、このコマンドは省略できます。ハードウェアへのマッピングを開始すると、これらのセル・モデルも必要になるため、後でロードする必要があります。

後ろにいろいろ書いてあるのは、iCE40で使えるIPブロックを読み込ませるためのオプションのよう
- 今回はIPを特に使わないので、別になくてもいいっぽい(?)
- +/ は、Yosys共有ディレクトリへの動的参照です。デフォルトでは /usr/local/share/yosys です。ソースディレクトリからローカルにビルドされたバージョンのYosysを使用する場合、これは同じディレクトリ内の共有フォルダになります。

今回は、synth_ice40 の中で走ってるコマンドを一つずつ手で打って実行することで、何が起きているのかを把握する（そして、このFPGA向けの論理合成に留まらない一般的なYosysの合成のフローを理解する）。

`addr_gen` モジュール (The addr_gen module)

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21


// address generator/counter
module addr_gen
#(  parameter MAX_DATA=256,
	localparam AWIDTH = $clog2(MAX_DATA)
) ( input en, clk, rst,
	output reg [AWIDTH-1:0] addr
);
	initial addr <= 0;

	// async reset
	// increment address when enabled
	always @(posedge clk or posedge rst)
		if (rst)
			addr <= 0;
		else if (en) begin
			if (addr == MAX_DATA-1)
				addr <= 0;
			else
				addr <= addr + 1;
		end
endmodule //addr_gen

hierarchy -top addr_gen というコマンドを打つと、addr_gen をトップレベルのモジュールとして宣言できる。そのため、module fifo とかは無視される。

hierachy コマンドは、回路を読み込ませた後、一番最初に実行する必要がある
- 後に続くコマンドが、どのモジュールをトップレベルとして処理するかを知る必要があるため

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15


yosys> hierarchy -top addr_gen

2. Executing HIERARCHY pass (managing design hierarchy).

3. Executing AST frontend in derive mode using pre-parsed AST for module `\addr_gen'.
Generating RTLIL representation for module `\addr_gen'.

3.1. Analyzing design hierarchy..
Top module:  \addr_gen

3.2. Analyzing design hierarchy..
Top module:  \addr_gen
Removing unused module `$abstract\fifo'.
Removing unused module `$abstract\addr_gen'.
Removed 2 unused modules.

addr_gen モジュールをYosysに読み込ませて、ブロック図として表示するとこうなる

上記のVerilogの always @ に含まれている addr <= addr + 1 や addr == MAX_DATA - 1 といった単純なロジックは、それぞれ $eq とか $add というブロックとして表現されている

if .. else のような条件分岐や、モジュール内部のメモリ要素などは PROC (process)というブロックによって表現されている

PROC ブロックの2行目は、このブロックが元のVerilogのソースコードのどの位置に対応しているかを表す

例えば、上図の PROC $1 の場合、fifo.v:12.2-20:6 なので、以下の部分に対応する

1
2
3
4
5
6
7
8
9


always @(posedge clk or posedge rst)
        if (rst)
            addr <= 0;
        else if (en) begin
            if (addr == MAX_DATA-1)
                addr <= 0;
            else
                addr <= addr + 1;
        end

左上の PROC $4 は初期プロセスというらしい
- 処理のエントリーポイントを表すみたいな理解でいいのかな
proc コマンドを打つと、PROC ブロックをネットリストに変換することができる
- このコマンドは、複数のコマンドからなるマクロである (先述の synth_ice40 とかと同じ)
- 動作レベルの記述をマルチプレクサやレジスタなどに変換するサブコマンドが実行される
  - ターミナルに色々表示されてるはず
  - 実際どのような処理が行われるかは以下を参照
    - Converting process blocks - YosysHQ Yosys 0.41-dev documentation
回路が最適化されるのを防ぐため、proc -noopt として実行する

addr_gen モジュールに対して、proc -noopt を実行した結果をブロック図として表示したもの

この図を見ると、PROC がもう少し具体的なブロックとして表現されていることが確認できる

例えば if 文は、マルチプレクサのブロック $mux として表現されている
レジスタは、$adff (Asynchronous D-Flip-Flop)ブロックによって表現されている
左上に addr[7:0] を 8’00000000 で初期化するブロックがあるが、これは他のブロックから独立して存在しており、回路として合成できない
そこで、実際に回路として合成する前に clean コマンドを実行して、このようなfloating wireを削除する必要がある
opt_expr コマンドを実行する
- 定数の入力を持つ内部のブロックに対して、定数の畳み込みを行ったり、簡単な式(expr)の書き換えを行ったりするらしい
  - opt_expr - perform const folding and simple expression rewriting - YosysHQ Yosys 0.41-dev documentation
- 通常、opt_expr は proc の最後で呼び出す
なお、複数のコマンドを打つときは、opt_expr; clean のようにセミコロンとスペースで区切ることで、まとめて呼び出すことができる

opt_expr; clean の実行後に、addr_gen モジュールをブロック図として表示したもの

1つ上の図と比較すると、$2 $eq の定数入力が 255 から 8’00000000 になっていることが確認できる。これは、opt_expr を実行したことで、定数入力が32bitから8bitに縮小されたことによる。

最適化パス(Optimization pass)でどのような処理が行われているかは、以下を参照
- Optimization passes - YosysHQ Yosys 0.41-dev documentation
あるコマンドの実行後に opt_expr; clean のように明示的に clean コマンドを呼び出す代わりに、opt_expr;; のようにコマンドの後ろにセミコロンを2つ重ねて書くことで、暗黙的に clean コマンドが実行される
clean コマンドを実行することで、他のブロックに接続されずに残っている不必要なブロックを削除することができるため、後に続くコマンドでの処理を削減できる場合がある。

`fifo` モジュール全体 (The full example)

hierarchy -check -top fifo を打つ

トップモジュールを module fifo に設定
-check オプションをつけると、実装が与えられていないモジュールが含まれている場合にエラーを返す（未解決シンボルみたいな感じでは扱えなくなる）
現状、addr_gen をトップレベルモジュールに設定しているので、以下のコマンドを打つことで、回路を読み込み直す（もちろんYosysのシェル自体を再起動してもよい）

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34


yosys> design -reset

yosys> read_verilog fifo.v

11. Executing Verilog-2005 frontend: fifo.v
Parsing Verilog input from `fifo.v' to AST representation.
Generating RTLIL representation for module `\addr_gen'.
Generating RTLIL representation for module `\fifo'.
Successfully finished Verilog frontend.

yosys> hierarchy -check -top fifo

12. Executing HIERARCHY pass (managing design hierarchy).

12.1. Analyzing design hierarchy..
Top module:  \fifo
Used module:     \addr_gen
Parameter \MAX_DATA = 256

12.2. Executing AST frontend in derive mode using pre-parsed AST for module `\addr_gen'.
Parameter \MAX_DATA = 256
Generating RTLIL representation for module `$paramod\addr_gen\MAX_DATA=s32'00000000000000000000000100000000'.
Parameter \MAX_DATA = 256
Found cached RTLIL representation for module `$paramod\addr_gen\MAX_DATA=s32'00000000000000000000000100000000'.

12.3. Analyzing design hierarchy..
Top module:  \fifo
Used module:     $paramod\addr_gen\MAX_DATA=s32'00000000000000000000000100000000

12.4. Analyzing design hierarchy..
Top module:  \fifo
Used module:     $paramod\addr_gen\MAX_DATA=s32'00000000000000000000000100000000
Removing unused module `\addr_gen'.
Removed 1 unused modules.

addr_gen を読み込んだときと異なり、$abstract モジュールが表示されていない
- これは、read_verilog -defer fifo.v のように -defer オプションを渡したから
- -defer オプション
read_verilog にASTだけを読み込んで、実際のコンパイルを後の hierarchy コマンドに延期するように指示します。これは、モジュールのデフォルトパラメータが合成不可能な無効なコードを生成する場合に便利です。これが、Yosysがコンパイルを自動的に延期する理由であり、デザインをロードした後、常に hierarchy コマンドを最初に実行すべき理由の1つです。このような問題が発生しないことがわかっている場合は、-defer を省略できます。
- hierarchyコマンドが何をしているか、後でこれを読む
  - hierarchy - check, expand and clean up design hierarchy - YosysHQ Yosys 0.41-dev documentation
先ほどと同様にproc コマンドを実行して、begin sectionを終わらせる
回路規模が大きいので、rdataの出力のデータパスだけ図示すると以下のようになる
- 回路全体を図示したい場合、show fifo のように打てばOK
ハイライトされた fifo_reader ブロックは、addr_gen のインスタンスを表している
- proc -noopt を実行した後の状態になっている
- 型は $paramod\\addr_gen\\MAX_DATA=s32'00000000000000000000000000000000
  - $paramod はパラメトリックモジュールを表し、MAX_DATA パラメータが指定された値に設定された addr_gen モジュールのインスタンスを表す
もう一方のハイライトされてる $memrd ブロックは、Verilogの data という変数に対応してそう?
- どのようなタイプのメモリとして実装されるかは、合成のこの段階では分からない
- ここで $memrd は非同期で、clockとenableが未定義になっている（1’x になっている）

もう1つのハイライトされたブロックは $memrd セルである。合成のこの段階では、どのようなタイプのメモリが実装されるかはまだわからないが、rdata <= data[raddr]; がメモリからの読み出しとして実装される可能性があることはわかっている。ここでの $memrd セルは非同期であり、クロックとイネーブル信号の両方が未定義であることに注意してください。

平坦化 (Flattening)

平坦化(Flattening)を行うことで、あるモジュールがサブモジュールを内包するという階層構造が解消される。このことによって、モジュール間にまたがる最適化を行えるようになる。

モジュールが具体的な実装に置換されるっぽい
- flatten - flatten design - YosysHQ Yosys 0.41-dev documentation

1
2
3
4
5
6
7
8


yosys> flatten

15. Executing FLATTEN pass (flatten design).
Deleting now unused module $paramod\addr_gen\MAX_DATA=s32'00000000000000000000000100000000.

yosys> clean
Removed 3 unused cells and 25 unused wires.

flatten;; (上記の2コマンドを打ったのと等価)を実行後に、 rdata の出力のデータパスを図示した様子

ブロックの位置関係は多少変わっているが、

1つ上の図の fifo_reader というインスタンスが、proc -noopt を実行した後の addr_gen モジュールの具体的な実装に置き換えられている
addr という出力が、fifo_reader.addr という名前に変わり、1つ上の図の、$memrd の $raddr という入力（ワイヤー）に置き換えられている

ことが確認できる。

なお、ワイヤーのマージは clean コマンドのpassの中で行われる。

flatten;; した後の出力を見ると確認できる

また、場合によっては、この段階で tribuf や deminout といったコマンドを実行し、合成対象のアーキテクチャに適した論理ブロックへの変換を行う。

tribuf は、0, 1, Z (ハイインピーダンス) の3値を入力にもつ $mux をトライステートバッファに変換するらしい（あんまりよく理解できてない）

$mux multiplexer

$mul multiplier

テクノロジマッピング

Yosysのテクノロジマッピング : FPGA向きのテクノロジマッピングがメインっぽい?

abcをyosysの中で呼ぶこともできる遅延とかのパラメータを考慮してテクノロジマッピングしたい場合は、こちらを使った方が良さそう?

abc [options] [selection]

This pass uses the ABC tool [1] for technology mapping of yosys’s internal gate library to a target architecture.

その他

等価性判定
- Yosysにも等価性判定する機能あるっぽい?
- 最適化とか平坦化といった処理はやらない方がいい?
Yosysで出力したJSONからネットリストのSVGを出力してくれるツール
aigmap コマンド
- and-inverter-graphにマッピングする https://yosyshq.readthedocs.io/projects/yosys/en/latest/cmd/aigmap.html
splitnets コマンド
- 複数bit幅をもつwireを複数本の1bitのwireに変換する https://yosyshq.readthedocs.io/projects/yosys/en/latest/cmd/splitnets.html
clean コマンド
- (実質的に未使用の)冗長なcellやwireを削除 https://yosyshq.readthedocs.io/projects/yosys/en/latest/cmd/clean.html
